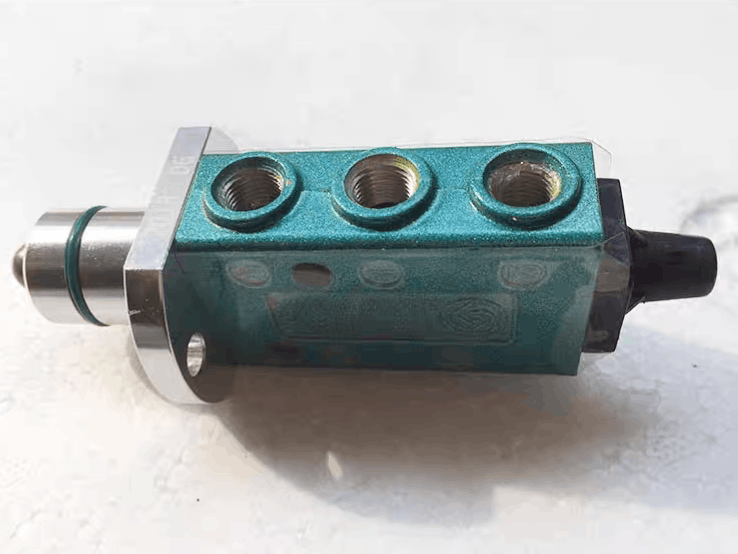

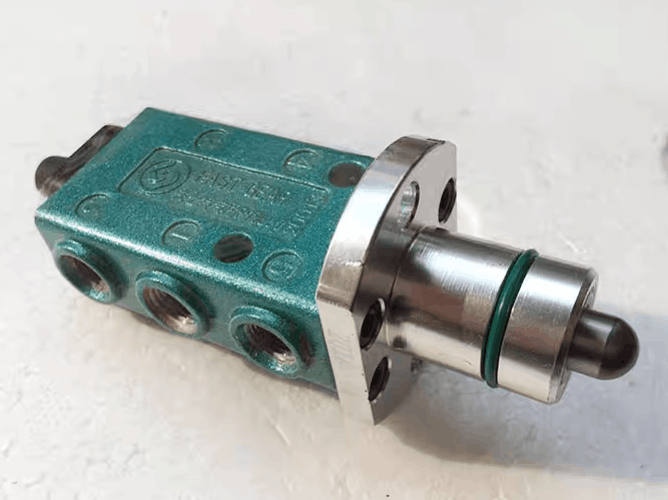

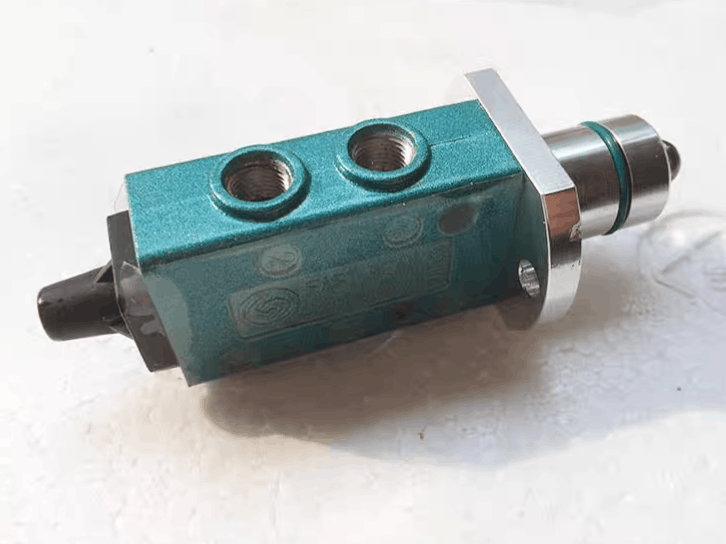

Регулюючий клапан повітряної коробки передач для вантажівок F99660

Skyond Truck Fast Gearbox Air Control Regulating Valve F99660 — це клапан Double H як основний компонент пневматичних систем керування перемиканням передач FAST, які зазвичай зустрічаються на Shacman F3000, X3000, HOWO, FAW, Dongfeng, Foton Auman, Steyr, Beiben, JAC, Hualing, Jie Shi та інших марках важких вантажівок. Повітряний регулюючий клапан коробки передач керує пневматичним розподілом тиску, що забезпечує синхронне перемикання між допоміжною та основною секціями коробки передач. Коли цей клапан виходить з ладу, повітряний контур залишається відкритим, а вилка перемикання фіксується в одному діапазоні, унеможливлюючи нормальне перемикання передач. Заміна його регулюючим клапаном керування повітрям коробки передач відновлює належне пневматичне керування та надійне перемикання передач.

 Основна функція

Повітряний регулюючий клапан F99660 для швидкісної коробки передач вантажівки часто називають подвійним Н-клапаном або двоходовим Н-клапаном. Це пневматичний перемикач, який направляє повітря під тиском до циліндра діапазону коробки передач, уможливлюючи механічний перехід між високими та низькими передачами під час роботи.

Клапан містить два незалежних повітряних канали:

Повітряний контур низького діапазону. Контролює включення передач з 1 по 4.

Високочастотний повітряний контур. Працює з допоміжною секцією коробки передач для вмикання передач з 5 по 8 і вище.

Коли водій переміщує важіль перемикання вліво або вправо, сферичний плунжер або золотник клапана переміщаються відповідно. Переміщення в положення низького діапазону втягує поршень і відкриває повітряний контур низького діапазону. Перехід у положення високого діапазону дозволяє золотнику висуватися під дією сили пружини, відкриваючи повітряний контур високого діапазону. Це синхронізує перемикання головної коробки передач із перемиканням діапазону допоміжної коробки передач, завершуючи перемикання передач одним безперебійним рухом.

Особливості продукту

Довговічне високоякісне ущільнення.

 У регулюючому клапані управління повітрям F99660 Truck Fast Gearbox використовуються спеціальні гумові ущільнювачі, призначені для тривалого утримання тиску повітря. Цей матеріал стійкий до твердіння та розтріскування, що спричиняє постійний витік повітря в пневматичних системах, зменшуючи потребу в частій заміні клапанів.

Корпус із точною механічною обробкою.

Корпус клапана виготовлено з жорсткими допусками, щоб забезпечити правильне вирівнювання всіх внутрішніх шляхів і портів. Ця точність запобігає застряганню внутрішнього поршня, забезпечуючи беззаперечне перемикання між діапазонами. Послідовна реакція клапана означає більш плавне включення передач і меншу втому водія.

Стійкість до вібрації та пилу.

Надійна конструкція спеціально оптимізована для важких вантажівок, що працюють на будівельних майданчиках і в шахтах. Він зберігає постійну ефективність регулювання навіть під впливом високочастотної вібрації та забруднення навколишнього середовища — умов, які швидко погіршують роботу нижніх клапанів.

Економічне обслуговування.

Завдяки високому співвідношенню ціни та ефективності цей клапан допомагає операторам скоротити часті витрати на ремонт. Його надійний термін служби подовжує інтервал між обслуговуванням трансмісії, утримуючи вантажівку в дорозі довше та скорочуючи час простою.

Пряма заміна OEM.

Монтажні розміри, конфігурація портів і характеристики різьби відповідають стандартам оригінального обладнання. Встановлення не вимагає модифікації трансмісії або існуючих повітропроводів.

Основна інформація

Встановлення та щоденне обслуговування

Повітряний регулюючий клапан F99660 вантажівки з швидкою коробкою передач встановлено на одній стороні вузла верхньої кришки коробки передач, підключеної до повітропроводів Double H. Заміна вимагає звернення уваги на кілька факторів:

Підтвердьте номер деталі.Переконайтеся, що новий клапан F99660. Замовлення лише за моделлю транспортного засобу несе ризик, який завжди перевіряйте на відповідність специфікації трансмісії.

Огляньте пов’язані компоненти.Під час заміни клапана перевірте вузол верхньої кришки та повітропроводи Double H на предмет старіння чи пошкодження. Зношені повітропроводи або пошкоджена кришка можуть спричинити постійні проблеми навіть із новим клапаном.

Рекомендується професійний монтаж.У роботі задіяна пневматична система трансмісії. Ми рекомендуємо установку техніком із досвідом роботи з передачею FAST, щоб забезпечити правильну прокладку та герметизацію.

Перевірте регулювання важеля перемикання передач.Якщо проблеми з перемиканням передач залишаються після встановлення, переконайтеся, що положення важеля перемикання передач відрегульовано правильно. Неправильне вирівнювання важеля може перешкодити повному запуску клапана.

Функціональний тест.Після встановлення перевірте всі діапазони передач, щоб підтвердити правильність увімкнення, і послухайте нормальні звуки вихлопу під час перемикання.

Перевірка та контроль якості

Skyond управляє сучасним виробничим підприємством, оснащеним передовими технологіями виробництва та суворими стандартами якості.

Параметри тестування. Кожен клапан перевіряється на:

1. Цілісність пневматичного ущільнення під робочим тиском

2. Внутрішній рух поршня та функція зворотної пружини

3. Вирівнювання портів і характеристики потоку

4. Стан різьби та монтажні розміри

Повне покриття ланцюга постачання

Окрім регулюючого клапана F99660, Skyond пропонує повний асортимент запчастин Shacman і Sinotruk.

Компоненти трансмісії:Вузли коробки передач, синхронізатори, вилки перемикання передач і пневматичні клапани управління.

Деталі двигуна: комплекти для капітального ремонту, поршні, головки циліндрів, паливні форсунки та компоненти турбокомпресора.

Кабіна і шасі: Вузли кабіни, деталі підвіски та рульового управління.

Предмети технічного обслуговування: Професійні фільтри, диски зчеплення та надміцні гальмівні колодки.

Наш повний асортимент продукції дозволяє клієнтам консолідувати замовлення та зменшити витрати на управління постачальниками. Торгові компанії можуть замовляти кілька ліній продукції від одного постачальника, спрощуючи логістику та управління запасами.

Виробнича потужність і ефективність ланцюга поставок

Skyond підтримує стабільне виробництво та постачання клапана F99660 та інших пневматичних компонентів.

1. Виробнича потужність. На нашому підприємстві працюють машини з ЧПК, автоматизовані монтажні та роботизовані зварювальні лінії. Щомісячна виробнича потужність для пневматичних регулюючих клапанів перевищує 10 000 одиниць, підтримуючи як дрібносерійні, так і масові замовлення.

2. Інвентаризація сировини. У нас є матеріали для корпусу, гумові ущільнювачі та компоненти пружин, щоб уникнути затримок виробництва. Це гарантує, що ми можемо почати виробництво відразу після підтвердження замовлення.

3. Гарантія якості. Перед пакуванням кожен клапан перевіряється на герметичність, рух поршня та швидкість потоку. Випадкові зразки з кожної партії піддаються розширеним циклічним випробуванням для підтвердження довговічності.

4. Склад і логістика. На нашому складі площею 10 000 м² використовується цифрова система інвентаризації, яка відстежує запчастини за місцем розташування та датою обертання. Більшість замовлень збираються та упаковуються протягом 48 годин після підтвердження платежу.

5. Завантаження змішаного контейнера. Окрім клапана F99660, ми можемо включити інші деталі з нашого каталогу, фільтри, гальмівні колодки, компоненти зчеплення в один контейнер, зменшуючи ваші загальні витрати на транспортування та спрощуючи митне очищення.

6. Заплановані відправлення. Для операторів автопарків і торгових компаній із регулярними потребами ми можемо організувати доставку за розкладом відповідно до циклів технічного обслуговування або поповнення запасів, зменшуючи потребу в екстрених замовленнях.

FAQ

Q1: З якими транспортними засобами сумісний регулюючий клапан F99660 Truck Fast Gearbox Air Control?

Він сумісний з Shacman F3000, X3000, Sinotruk HOWO, FAW, Dongfeng, Foton Auman, Steyr, Beiben, JAC, Hualing, Jie Shi та іншими марками важких вантажівок, оснащених трансмісіями FAST. Перед замовленням завжди підтверджуйте свою модель трансмісії.

Q2: Що станеться, якщо подвійний Н-клапан виходить з ладу?

Повітряний контур залишається відкритим, а вилка перемикання фіксується в одному діапазоні, який є або високим, або низьким, унеможливлюючи нормальне перемикання передач. Клапан також може викликати витік повітря або не спрямувати повітря до відповідного порту циліндра.

Q3: Як діагностувати несправний клапан Double H?

Перевірте наявність безперервного вихлопу з клапана. Перевірте перемикання між діапазонами, слухаючи нормальні звуки вихлопу. Якщо клапан не реагує або трансмісія залишається в одному діапазоні, клапан є основним підозрюваним. Також перевірте ущільнення циліндра перемикання діапазонів, оскільки витік з циліндра може імітувати поломку клапана.

Питання 4: Чи слід замінювати інші частини під час встановлення нового клапана?

так Огляньте вузол верхньої кришки та повітропроводи Double H на предмет старіння чи пошкодження. Перевірте регулювання важеля перемикання передач, неправильне вирівнювання може перешкодити повному запуску клапана. Замініть усі зношені компоненти, щоб переконатися, що новий клапан працює належним чином.

Почніть замовлення клапана F99660

Скажіть нам, що вам потрібно, а ми подбаємо про решту.

Надайте деталі свого замовлення. Надішліть нам код товару F99660 і потрібну кількість. Для оптових замовлень ми надамо багаторівневу ціну залежно від обсягу.

Отримайте пропозицію протягом 24 годин. Наша команда відповідає з підтвердженими цінами, поточною наявністю на складі та орієнтовними датами доставки.

Підтвердьте і ми відправимо. Після підтвердження оплати більшість замовлень залишають наш склад протягом 7-45 днів. Ми займаємося логістикою — завантаженням контейнерів, оформленням митної документації та маршрутом до вашого порту.
